E
D
C
B
A

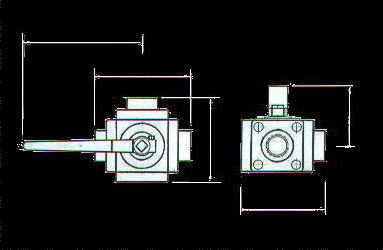

| ＤＩＭＥＮＳＩＯＮＳ |
| VALVE SIZE |
A |
B |
C |
D |
E |
| 3/8" |
DN10 |
145 |
98 |
66.6 |
77 |
86 |
| 1/2" |
DN15 |
175 |
117 |
80.5 |
92 |
104 |
| 3/4" |
DN20 |
200 |
126 |
93.5 |
100 |
113 |
| 1" |
DN25 |
200 |
140 |
103.5 |
105 |
125 |
| 11/4" |
DN32 |
200 |
140 |
103.5 |
105 |
125 |
| 11/2" |
DN40 |
320 |
195 |
145 |
131.5 |
145 |
| 2" |
DN50 |
350 |
220 |
165 |
141.5 |
165 |
※ 流体によってＳＥＡＴのバリエーションがありますので、ご相談下さい。
ＢＯＤＹ・・・ＳＵＳ３１６（ＣＦ８Ｍ）
ＥＮＤ ＣＡＰ・・・ＳＵＳ３１６（ＣＦ８Ｍ）
ＢＡＬＬ・・・ＳＵＳ３１６（ＣＦ８Ｍ）
ＳＥＡＴ・・・Ｐ.Ｔ.Ｆ.Ｅ，Ｒ−ＰＴＦＥ，ＮＹＬＯＮ
Ｏ−ＲＩＮＧ・・・Ｐ.Ｔ.Ｆ.Ｅ，ＶＩＴＯＮＰｒｅｓｓｕｒｅ／Ｒａｎｇｅ ： １０Ａ〜５０Ａ （ＮＹＬＯＮ２１Ｍｐａ）
〜Ｍａｔｅｒｉａｌｓ〜
Ｐ Ｏ Ｒ Ｔ
Ｓ Ｉ Ｚ Ｅ
Ｇ Ｌ １ １ Ａ Ｍ − □ □ □ − □ □ □
− Ｐ Ｔ
《Ｓｉｚｅ Ｒａｎｇｅ １０Ａ〜５０Ａ》
