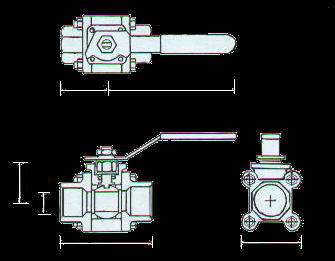

Dφ
Ｆ
Ｅ
Ｃ
Ｂ
Ａ
| ＤＩＭＥＮＳＩＯＮＳ |
| VALVE SIZE |
Dφ |
A |
B |
C |
E |
F |
| 1/2" |
DN15 |
11.1 |
66.6 |
44.0 |
28.0 |
33.3 |
118 |
| 3/4" |
DN20 |
14.2 |
72.6 |
50.0 |
30.4 |
36.3 |
118 |
| 1" |
DN25 |
20.7 |
95.2 |
52.0 |
39.8 |
47.6 |
150 |
| 11/4" |
DN32 |
25.4 |
108.0 |
68.0 |
44.8 |
54.0 |
150 |
| 11/2" |
DN40 |
31.8 |
116.0 |
80.0 |
50.0 |
58.0 |
180 |
| 2" |
DN50 |
38.1 |
128.0 |
90.0 |
55.0 |
64.0 |
180 |
※ 流体によってＳＥＡＴのバリエーションがありますので、ご相談下さい。
ＢＯＤＹ・・・ＳＵＳ３１６（ＣＦ８Ｍ）
ＥＮＤ ＣＡＰ・・・ＳＵＳ３１６（ＣＦ８Ｍ）
ＢＡＬＬ・・・ＳＵＳ３１６（ＣＦ８Ｍ）
ＳＥＡＴ・・・Ｐ.Ｔ.Ｆ.Ｅ，Ｒ−ＰＴＦＥ，ＮＹＬＯＮ，ＤＥＬＲＩＮ，etc・・・
Ｏ−ＲＩＮＧ・・・Ｐ.Ｔ.Ｆ.Ｅ，ＶＩＴＯＮ
ＣＯＮＮＥＣＴＩＯＮ・・・ＲＣ，ＳＷ，ＢＷ〜Ｍａｔｅｒｉａｌｓ〜
Ｐｒｅｓｓｕｒｅ／Ｒａｎｇｅ ： ０８Ａ〜２５Ａ （ＮＹＬＯＮ２１Ｍｐａ）
３２Ａ〜５０Ａ （ＮＹＬＯＮ１５Ｍｐａ）
６５Ａ〜１００Ａ（Ｒ−ＰＴＦＥ１０Ｍｐa）
標 準（Ｐ.Ｔ.Ｆ.Ｅ７Ｍｐａ）
Connections
Ｓ Ｉ Ｚ Ｅ
Ｇ Ｌ ３ ６ Ａ Ｍ − □ □ □ − □ □ □
《ＳＩＺＥ Ｒａｎｇｅ ８Ａ〜１００Ａ》
