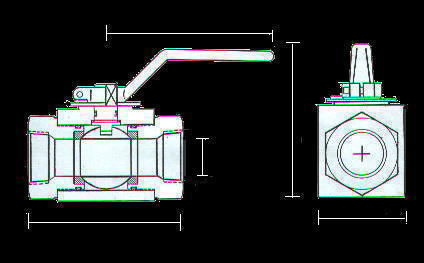

LW’
D’
C’
B’
A’

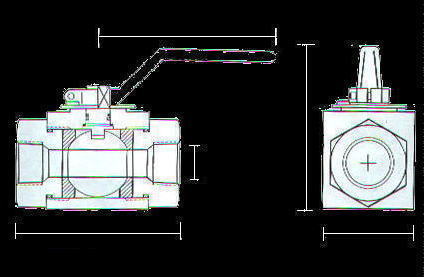

LW
D
C
B
A
ＤＩＭＥＮＳＩＯＮＳ
VALVE SIZE LW’ A’ B’ C’ D’
11/2" DN40 38 165 90 165 230
2" DN50 50 165 105 175 230
ＤＩＭＥＮＳＩＯＮＳ
VALVE SIZE LW A B C D
1/4" DN08 8 72 32 87 150
3/8" DN10 10 72 32 87 150
1/2" DN15 15 83 38 93 150
3/4" DN20 20 97 49 108 175
1" DN25 25 117 59 130 200
11/4" DN32 32 124 59 130 200
Ｓ Ｉ Ｚ Ｅ
※　流体によってＳＥＡＴのバリエーションがありますので、ご相談下さい。
ＢＯＤＹ・・・ＳＵＳ３１６（ＣＦ８Ｍ）
ＥＮＤ ＣＡＰ・・・ＳＵＳ３１６（ＣＦ８Ｍ）
ＢＡＬＬ・・・ＳＵＳ３１６（ＣＦ８Ｍ）
ＳＥＡＴ・・・ＮＹＬＯＮ，ＰＯＭ，ＭＥＴＡＬ
Ｏ−ＲＩＮＧ・・・ＶＩＴＯＮ
〜Ｍａｔｅｒｉａｌｓ〜
Ｐｒｅｓｓｕｒｅ／Ｒａｎｇｅ　：　０８Ａ〜３２Ａ　（ＤＥＬＲＩＮ３５Ｍｐａ）
　　　　　　　　　　　　　　　 ４０Ａ〜５０Ａ　（ＤＥＬＲＩＮ２５Ｍｐａ）
　　　　　　　　　 　　　　　　標　準　（ＮＹＬＯＮ２１Ｍｐａ）
Ｇ Ｌ ３ ９ Ａ − □ □ □ − Ｐ Ｔ
《ＳＩＺＥ　Ｒａｎｇｅ　８Ａ〜５０Ａ》
　ＨＰ　ＶＡＬＶＥ
