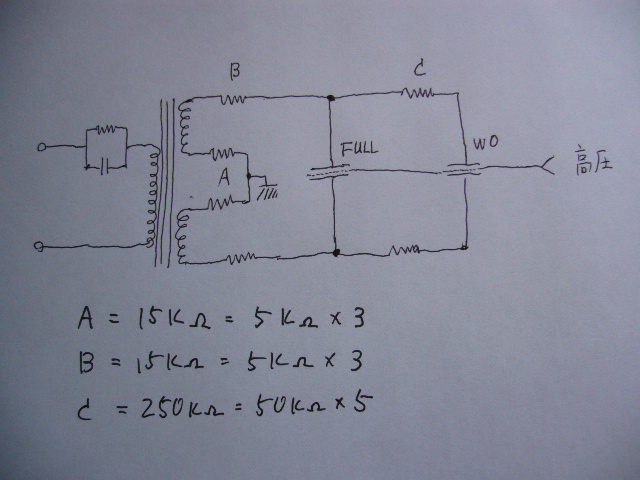

レストアの その二 でお約束した回路図です。 フリーハンドで書いたもので見にくくてすみません。 最初にお断りしておきますが、この回路図は現物から起こしたもので、間違っているかもしれません。 なお、高圧部分はどれも同じですので省略しました。
抵抗は、どれも４分の１Wと思われる小さなものです。 それにしても STAX は小さな抵抗を直列に使うのが好きですね。
ワッテージを稼ぐのに体積( 占有面積 ?)比で有利ということもあるのだと思いますが、やはり、この方が音質的に優れているのでしょう。
下の図で WO はひとつしか書いてありませんが、実物は並列に二つ ( 信号電極で八枚 ) あります。
FULL レンジはひとつ ( 信号電極で四枚 ) です。
振動フィルムは FULL WO 一緒で一枚です。 説明すると却って判りにくいですね。
